喷淋塔

洗涤塔，又称喷淋塔。塔内无填料或塔板，但却设置有喷嘴的吸收塔。液体由塔顶进入，经过喷嘴被喷成雾状或雨滴状；气体由塔下部进入，与雾状或雨滴状的液体密切接触进行传质．使气体中易溶组分被吸收。结构简单，不易被堵塞，阻力小，操作维修方便。

根据喷淋除尘器内截面的形状，可分为圆形和方形两种；按其内的气液流动方向不同，可分为逆流、顺流和错流三种形式。

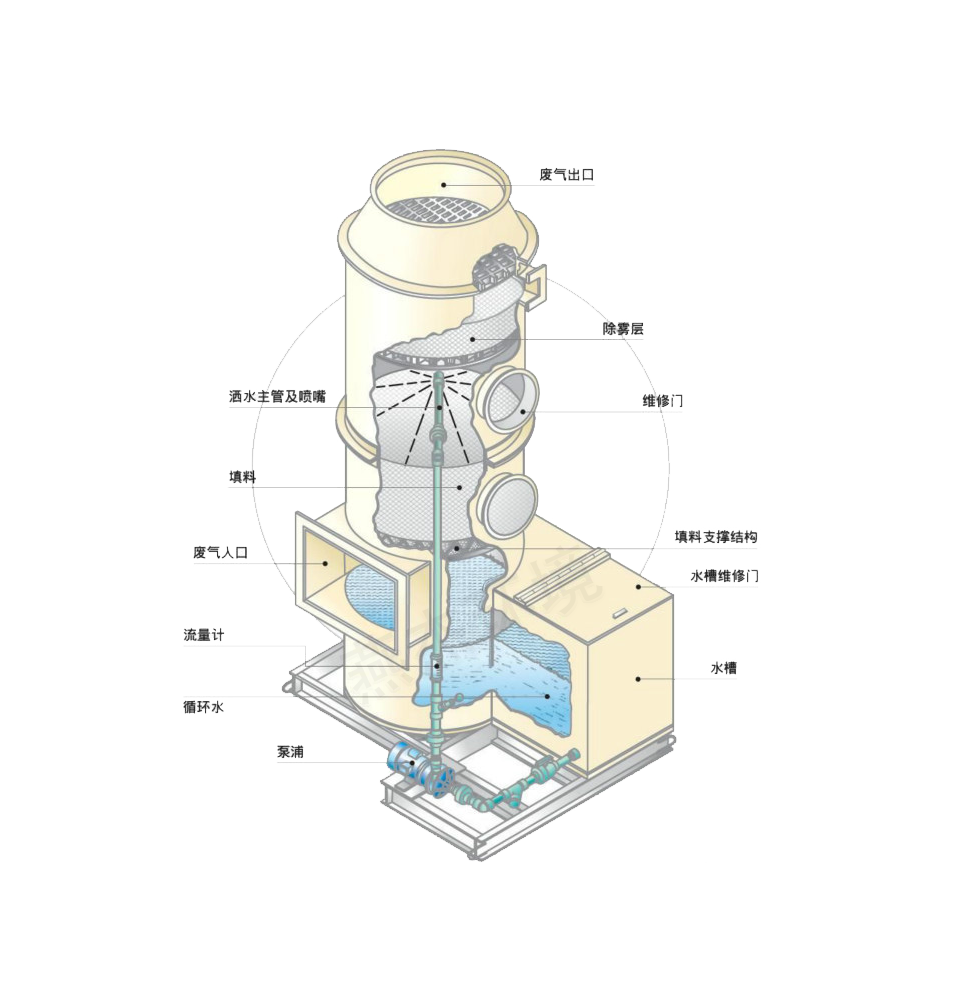

在逆流式喷雾塔中，含尘气体从喷淋除尘器底部进入，通过气流分布格栅而均匀地向上运动；液滴由喷嘴喷出从上向下喷淋，喷嘴可以设在一个截面上，也可以分几层设在几个截面上。因颗粒和液滴之间的惯性碰撞、拦截和凝聚等作用，使较大的粒子被液滴捕集。净化后的气体经过塔上部的防雾挡水板，除去携带的水雾排出。

顺流形式的喷雾塔，液体和含尘气流在塔内按同一方向流动，一般是从顶部淋下来，对于液滴从气流中分离有利，缺点是惯性碰撞效果差，主要用于使气体降温和加湿等过程。

而错流形式的喷雾塔，即液体由塔的顶部淋下来，而含尘气流水平通过喷淋塔。
